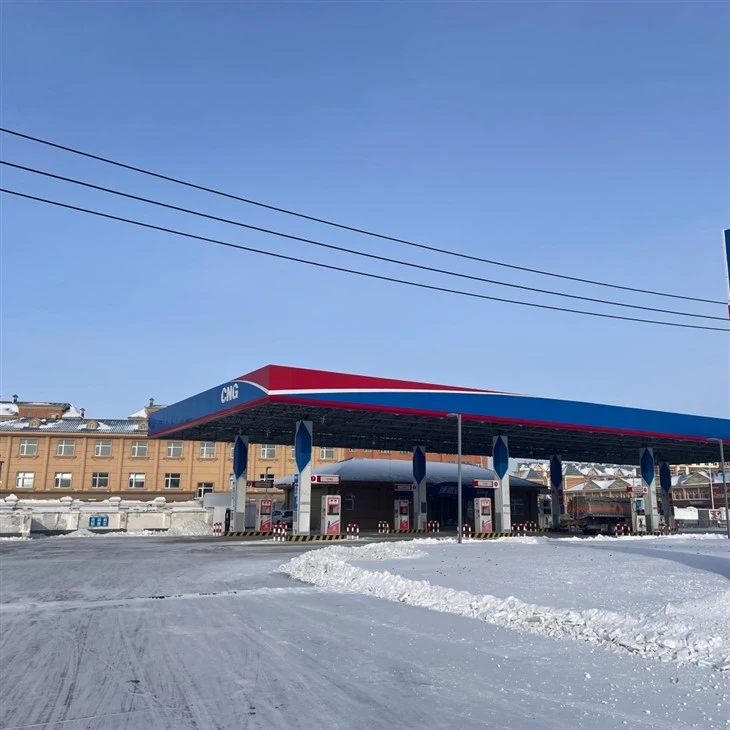

H1: Estasyon rechaj gaz natirèl|Pipeline & Sub-Estasyon CNG Compressors
Metadata SEO
Meta Tit
Estasyon rechaj gaz natirèl|Gwo-Debi CNG Compressors
Meta Deskripsyon
Pipeline-estasyon rechaj gaz natirèl ki adapte ak lwil-konpresyon idwolik gratis. 1200-4500 Nm³/h, PLC otomatik, sètifye ATEX. Ideyal pou depo flòt ak estasyon gran wout.
Pwopozisyon Valè Nwayo
✅ Pipeline-Presyon Inlet Adaptive | ✅ Lwil -Gratis Idwolik Drive | ✅ Doub-Redondans Sistèm | ✅ Kontwòl PLC totalman otomatik | ✅ ATEX/CE sètifye sekirite
Apèsi sou pwodwi a
Nouestasyon rechaj gaz natirèldelivre gwo-debi, solisyon konpresyon CNG serye ki fèt pou depo flòt komèsyal yo, zòn sèvis otowout yo, ak sant gaz endistriyèl yo. Enjenieri ak teknoloji piston idwolik resipwòk, compresseurs sa yo san pwoblèm aksepte gaz tiyo (0.8–4.0 MPa) oswa trelè -founi CNG (3–20 MPa) san regilatè presyon ekstèn.
Konsepsyon entegre patinen-monte a konbine de-konpresyon etap, dlo-sikile lè refwadisman, ak automatisation Siemens PLC nan yon anprint kontra enfòmèl ant. Avèk lwil oliv -grasaj gratis, zewo kontaminasyon gaz, ak aktyèl konsomasyon pouvwa nan ~75% nan kapasite enstale, nou an.estasyon rechaj gaz natirèlredwi depans operasyonèl pandan w ap kenbe operasyon 24/7 poukont li. Ideyal pou tou de estasyon estanda-alimente ak sou-estasyon modilè.
Avantaj kle yo
1. Inlet Presyon Adaptive Design
Silenn kondwi idwolik yo aksepte yon seri presyon lajè inlet (0.8-4.0 MPa pou tiyo, 3-20 MPa pou trelè). Pa gen okenn estabilize ekstèn oswa tiyo redui presyon -yo nesesè, bese CAPEX inisyal ak senplifye layout estasyon yo.
2. Instant Start san yo pa Depressurization
Kontrèman ak konpresè mekanik tradisyonèl ki dwe vantilasyon presyon silenn anvan demaraj, sistèm idwolik nou an izole koupl motè soti nan chanm konpresyon. Inite a kòmanse imedyatman nan presyon konplè, elimine fatra gaz ak diminye monte bisiklèt COMPRESSOR pa jiska 20%.
3. Lwil -gratis konpresyon ak zewo kontaminasyon
Chanm gaz ak chanm idwolik yo separe fizikman ak sele milti-etap (Parker/SKF/Simrit). Menm anba degradasyon sele, lwil oliv pa ka antre nan kouran gaz la. Pite gaz rete tou pre 0 ppm kontni lwil oliv, pwoteje distribitè, tiyo machin yo, ak motè kont akimilasyon kabòn.
4. Doub-Redondans Sistèm ak TCO ki ba
Konfigirasyon estanda prezante de sistèm konpresyon endepandan. Chak ka opere nan 50% kapasite pou kont li oswa kouri ansanm pou demann pik. Pouvwa aktyèl arbr mwayèn ~ 75% nan evalyasyon enstale (egzanp, 2 × 45kW pou 2,500 Nm³ / h), fournir endistri -dirijan efikasite enèji.
5. Totalman Otomatik ak operasyon poukont li
Siemens PLC kontwòl ak ekran tactile 7" HMI jere oto-demaraj, sekans presyon, switch depo kaskad, ak dyagnostik fay. Siveyans adistans atravè TCP/IP oswa 4G/5G pèmèt antretyen prediksyon, diminye entèvansyon manyèl ak tan.
Espesifikasyon teknik
|
Paramèt |
Espesifikasyon estanda |
|
Seri ki gen konpòtman egzanplè |
TYCZ-S / TYCB Seri (Personalize) |
|
Mwayen konprese |
Gaz natirèl (konfòme ak GB18047-2000) |
|
Pousantaj Koule Mwayèn |
1,200 - 4,500 Nm³ / h (Configurable) |
|
Ranje Presyon Inlet |
Pipeline: 0.8–4.0 MPa / Trelè: 3–20 MPa |
|
Max Presyon priz |
Mwens pase oswa egal a 25 MPa (250 bar) |
|
Etap konpresyon |
2-4 Etap (Depann de presyon inlet) |
|
Kondwi Metòd |
Piston idwolik resipyan |
|
Mòd lubrification |
Lwil -gratis (Chanm gaz) |
|
Kontni lwil oliv nan gaz |
<0.1 ppm (Post-compression) |
|
Pouvwa motè prensipal la |
2 × 30 kW a 2 × 110 kW (pa konfigirasyon) |
|
Konsomasyon pouvwa total |
Mwens pase oswa egal a 98 kW (pou modèl 2,500 Nm³/h) |
|
Vitès motè |
1,480 r / min |
|
Metòd refwadisman |
Dlo-Refwadisman lè sikile |
|
Mwayen refwadisman |
Ethylene Glycol Antijèl / Bouk fèmen |
|
Sistèm kontwòl |
Siemens PLC + Smart700 HMI + Soft Starter |
|
Eksplozyon-Prèv Klas |
ExdeIIBT3 / ExdIIBT4 / ATEX sètifye |
|
Rated Voltage |
AC 380V–400V / 50Hz (60Hz Si ou vle) |
|
Nivo bri |
Mwens pase oswa egal a 75 dB(A) @ 1 mèt (Sub-estasyon/MRU) |
|
Dimansyon jeneral |
4,200 × 2,300 × 2,600 mm (glise) / 20ft Veso |
|
Pwa Ekipman |
~ 6.5 - 8.5 tòn (pa konfigirasyon) |
|
Tanperati Fonksyònman |
-40 degre a +55 degre |
Pwen esansyèl konfigirasyon
Nwayo konpresyon & sistèm idwolik
Silenn konpresyon: DRY1000 seri idwolik resipwòk doub -Force Design
Ponp idwolik: Hengyuan idwolik 32 MPa / 1480 r / min
Ansyen -Motè prèv: Shandong Zotye 45kW–110kW (dIIBT4 / ATEX)
Soft Starters: RF-45/37K pou demaraj lis pou kadriyaj
Kontwòl & Otomatik
Kontwolè PLC: Siemens S7-200Smart / CP1H-XA40D Seri
HMI Touchscreen: Siemens Smart700 7" LCD koulè vre-
Kominikasyon: MODBUS RTU (RS485), TCP/IP, DRNET Siveyans Remote
Lojisyèl: Amelyorasyon gratis pou tout lavi, anrejistreman fay jiska 100 milyon sik
Sekirite & Siveyans
Detektè gaz: Sond gaz ki ka pran dife ESD100 (15% LEL kòmanse fanatik / 25% LEL fèmen oto)
Detèktè presyon / Tanperati: 0-40 MPa transmetè, nivo lwil oliv / siveyans tanperati
Entèfas ESD: Arè ijans ekstèn konpatib ak kontwòl estasyon -lajè
Tiyo Sekirite: A21F-320C Sekou segondè-Presyon ak kontoune manyèl
Sele ak Filtrasyon (Mak Premium)
-O bag: Parker Fluorine Rubber (USA)
Piston & Rod Seals: SKF DR1000-QH/QG (Otrich) / Parker DR1000-YG (USA)
Lwil sele: Simrit DR1000-YH (Almay)
Filtè gaz Inlet: 50 μm presizyon patikil ak retire imidite
Retounen filtè lwil oliv: 10 μm filtre mayetik pou kaptire patikil metal
Sekirite & Konfòmite
Eksplozyon Pwoteksyon & Sètifikasyon
Anvlòp elektrik: ExdeIIBT3 / ExdIIBT4 pa ATEX Directive 2014/34/EU
CE Marking: Konfòme ak Inyon Ewopeyen machin & EMC Directives
Veso presyon: GB 150.2-2011 / ISO 9809 / ASME Seksyon VIII Div.1
Segondè -Tout presyon: 06Cr19Ni10 Nerjaveèi pou chak GB/T14976-94 / ASME B31.3
Lojik sekirite milti-kouch
Deteksyon gaz ak vantilasyon: Otomatik echapman nan 15% LEL, fèmen konplè nan 25% LEL
Presyon ak Tanperati Verrouillage: Oto-sispann sou presyon inlet/priz nòmal, tanperati lwil oliv, oswa echèk refwadisman
Entegrasyon ESD: Resevwa siyal ijans laj{0} estasyon pou pouvwa kowòdone ak izolasyon tiyo.
Pwoteksyon vag ak Surcharge: Pwoteksyon anti-surtension, pwoteksyon motè sou-aktyèl, ak lojik demaraj dous-.
Refwadisman zewo emisyon: fèmen-sistèm glikol etilèn ki pa gen okenn dechaj dlo ize.
Aplikasyon tipik
Depo flòt komèsyal yo
Ideyal pou otobis minisipal yo, kamyon lojistik, ak flòt koleksyon fatra. Estasyon rechaj gaz natirèl ki te bay-pipeline oswa trelè- yo sipòte ravitaye pandan nwit lan ak distribisyon doub-kawoutchou (1–20 Nm³/min) ak entegrasyon peman kat IC.
Sèvis Highway & Estasyon Koridò
Konsepsyon glisman modilè pèmèt deplwaman rapid sou wout transpò yo. Twa-liy kaskad ravitaye maksimize itilizasyon gaz trelè a, diminye tan an fonksyone COMPRESSOR a 40% ak bese pri elektrisite.
Endistriyèl Park & Utility Gas Supply
Adapte ak presyon tiyo fluktue (0.8-4.0 MPa) san regilatè ekstèn. Gwo-disponibilite sistèm doub- garanti livrezon gaz kontinyèl pou fabrikasyon, chodyèr, ak flòt machin sou plas-.
Sou-Ekspansyon estasyon ak sant satelit yo
Entegre ak kaskad depo ki deja egziste ak dispansè. Anprint kontra enfòmèl ant (glise 4.2m oswa veso 20ft) adapte sit iben ki limite pandan y ap kenbe debi 2,500+ Nm³/h.
Apre-Lavant ak Sipò
Kouvèti Garanti
Garanti estanda: 12 mwa apati komisyonin oswa 2 mwa apati livrezon (kèlkeswa sa ki rive an premye). Garanti pwolonje 24 mwa ki disponib pou modèl MRU/containerized.
Kouvèti: Defo fabrikasyon nan compresseurs, sistèm PLC, konpozan idwolik, ak patin estriktirèl.
Eksklizyon: Atik nòmal mete (sele, filtè), move operasyon, fòs majeure.
Enkli Twous pyès rezèv
Chak inite gen rezèv esansyèl: tiyo solenoid, transmetè presyon (0–40 MPa), disjoncteurs, kontakè (GMC-9/GMD-25), relè, 30 × O-bag, tiyo chèk, ak panno I/O analòg.
Komisyonè & Fòmasyon
Sou-Enstalasyon Sit: Enjenyè sètifye sipèvize enstalasyon, tès presyon, ak ajisteman paramèt PLC.
Fòmasyon Operatè: Pwogram 3 jou ki kouvri operasyon HMI, pwotokòl sekirite, antretyen woutin, ak depanaj.
Dokimantasyon: Ranpli dyagram P&ID, chema elektrik, ak manyèl antretyen an angle.
Siveyans Remote & Lojisyèl
Diagnostik 24/24, 7/7: Platfòm sèvis aleka DRNET swiv koub presyon, tanperati lwil oliv, ak mòso fay atravè entènèt.
Amelyorasyon pou tout lavi: lojik PLC, koòdone HMI, ak pwotokòl kominikasyon mete ajou gratis.
Tan Repons: 1-èdtan repons teknik, 48 èdtan sou plas dispatch pou echèk kritik.
